Montage

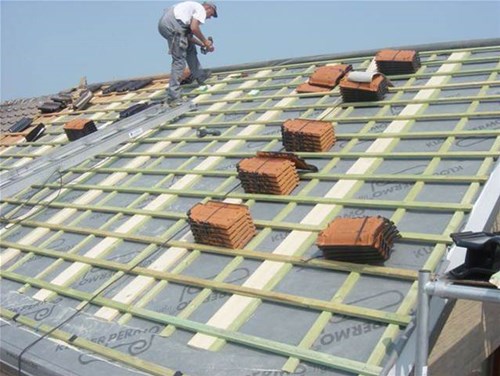

Als de zonnepanelen op een schuin dak worden gemonteerd, dan zullen er extra voorzieningen gemonteerd worden. Panlatten (lengte) en de panelen breed.

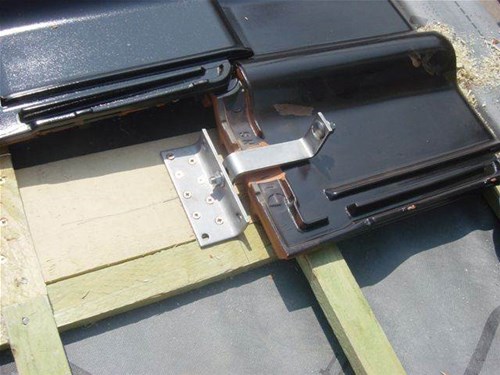

Op de panlatten worden vervolgens de dakhaken gemonteerd.

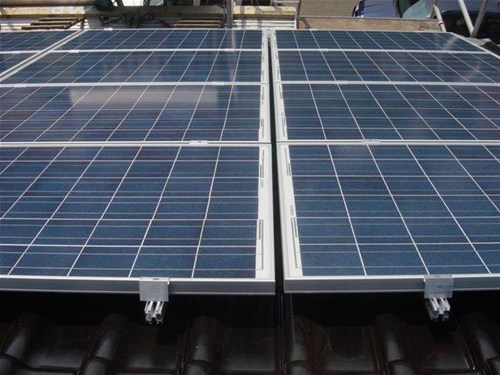

Aan de dakhaken worden de montagerails bevestigd.

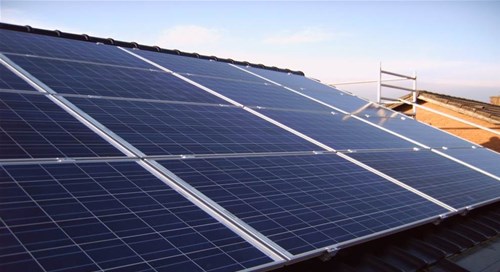

De montagerails worden gemonteerd en het dak wordt weer dicht gelegd met de pannen. De zonnepanelen kunnen gemonteerd worden.



In de woning zal de omvormer (SMA) gemonteerd worden om de gelijkstroom om te zetten naar wisselstroom.  Hier is ook de webbox gemonteerd.





Vanuit de omvormer gaat een YMVK kabel 3 x2,5mm2 naar de meterkast, welke weer onderbroken wordt door een hoofdschakelaar van het systeem. Dit om te voorkomen dat monteurs werken aan een ander deel van de installatie welke spanningsloos moet zijn.



Verder zit er een automaat ter beveiliging van de SMA en meter.

In de meterkast zal er naast de hoofdmeter een bruto-productiemeter worden gemonteerd. Deze wordt geleverd door u netwerkbeheerder.
